Les attachements d'excavatrice balancent la boîte de vitesse de moteur d'oscillation de la boîte de vitesse ZX470LC-5G 9300512 pour Hitachi
Description de production

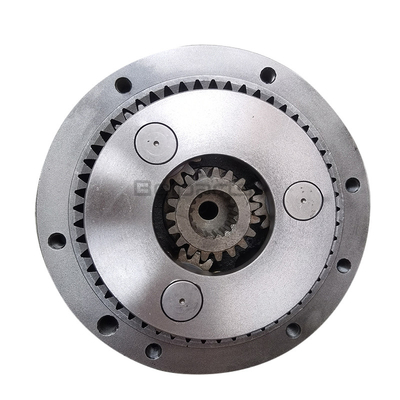

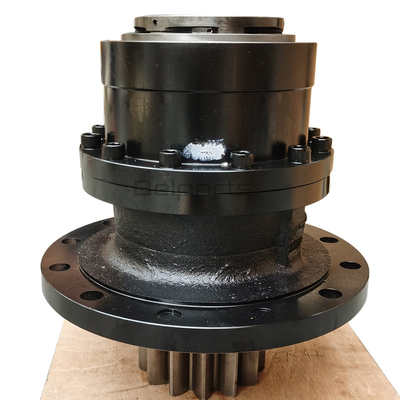

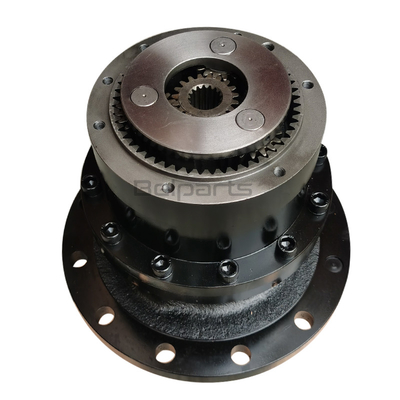

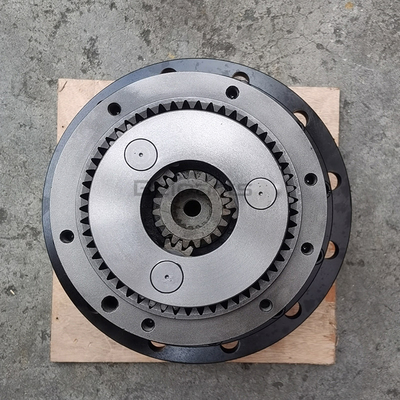

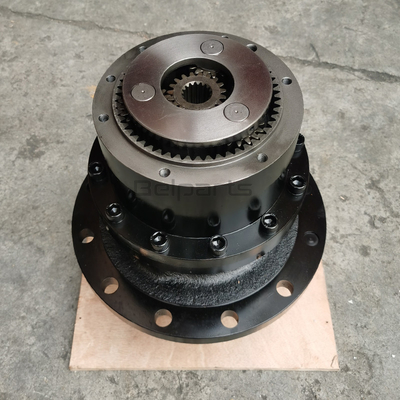

Image de détail
Position. | Numéro de la pièce | Quantité | Nom de pièces | Commentaires |
---|---|---|---|---|
00-46. | 9300512 | [1] | DISPOSITIF D'OSCILLATION | |
00-46. | 9300512 | [1] | DISPOSITIF D'OSCILLATION | |
00. | 1036082 | [1] | LOGEMENT | |
00. | 1036082 | [1] | LOGEMENT | |
01. | 2043694 | [1] | AXE ; APPUI VERTICAL. | |
01. | 2043694 | [1] | AXE ; APPUI VERTICAL. | |
04. | 3085412 | [1] | DOUILLE | |
04. | 3085412 | [1] | DOUILLE | |
05. | A811120 | [1] | JOINT CIRCULAIRE | |
05. | A811120 | [1] | JOINT CIRCULAIRE | |
06. | 4402481 | [1] | BRG. ; ROL. | |
06. | 4402481 | [1] | BRG. ; ROL. | |
09. | 3099830 | [1] | ÉCROU | |
09. | 3099830 | [1] | ÉCROU | |
10. | 4474191 | [1] | PLAT ; SERRURE | |
10. | 4474191 | [1] | PLAT ; SERRURE | |
11. | J901016 | [2] | BOULON | |
11. | J901016 | [2] | BOULON | |
12. | 4667150 | [1] | BRG. ; ROL. | |
12. | 4667150 | [1] | BRG. ; ROL. | |
13. | 4422691 | [1] | JOINT ; HUILE | |
13. | 4422691 | [1] | JOINT ; HUILE | |
15. | 1034189 | [1] | TRANSPORTEUR | |
15. | 1034189 | [1] | TRANSPORTEUR | |
16. | 4187590 | [1] | PLAT ; POUSSEZ | |
16. | 4187590 | [1] | PLAT ; POUSSEZ | |
17. | 3099815 | [3] | VITESSE ; PLANÉTAIRE | |
17. | 3099815 | [3] | VITESSE ; PLANÉTAIRE | |
18. | 4336929 | [3] | PLAT ; POUSSEZ | |
18. | 4336929 | [3] | PLAT ; POUSSEZ | |
20. | 4027427 | [3] | PIN ; RESSORT | |
20. | 4027427 | [3] | PIN ; RESSORT | |
21. | 4713899 | [6] | BRG. ; AIGUILLE | |
21. | 4713899 | [6] | BRG. ; AIGUILLE | |
22. | 3099795 | [1] | VITESSE ; LE SOLEIL | |
22. | 3099795 | [1] | VITESSE ; LE SOLEIL | |
23. | 4488904 | [3] | PIN | |
23. | 4488904 | [3] | PIN | |
26. | 1032548 | [1] | VITESSE ; ANNEAU | |
26. | 1032548 | [1] | VITESSE ; ANNEAU | |
27. | M341645 | [12] | BOULON ; PRISE | |
27. | M341645 | [12] | BOULON ; PRISE | |
30. | 1031817 | [1] | TRANSPORTEUR | |
30. | 1031817 | [1] | TRANSPORTEUR | |
32. | 4403371 | [1] | PLAT ; POUSSEZ | |
32. | 4403371 | [1] | PLAT ; POUSSEZ | |
33. | 3102045 | [3] | VITESSE ; PLANÉTAIRE | |
33. | 3102045 | [3] | VITESSE ; PLANÉTAIRE | |
34. | 4404506 | [3] | BRG. ; AIGUILLE | |
34. | 4404506 | [3] | BRG. ; AIGUILLE | |
35. | 4403082 | [3] | PLAT ; POUSSEZ | |
35. | 4403082 | [3] | PLAT ; POUSSEZ | |
37. | 4051262 | [3] | PIN ; RESSORT | |
37. | 4051262 | [3] | PIN ; RESSORT | |
39. | 3115868 | [1] | VITESSE ; LE SOLEIL | |
39. | 3115868 | [1] | VITESSE ; LE SOLEIL | |
40. | 4336923 | [3] | PIN | |
40. | 4336923 | [3] | PIN | |
42. | 4194712 | [1] | COQ | |
42. | 4194712 | [1] | COQ | |
43. | 94-2024 | [1] | PRISE | |
43. | 94-2024 | [1] | PRISE | |
44. | 4422479 | [4] | AIMANT | |
44. | 4422479 | [4] | AIMANT | |
45. | M470513 | [4] | VIS | |
45. | M470513 | [4] | VIS | |
46. | 431578 | [2] | LIÈGE | |
46. | 431578 | [2] | LIÈGE |
