| Nombre De Pièces: | 1pcs |
| Prix: | Negotiated price |
| Emballage Standard: | En bois |
| Période De Livraison: | 2 à 5 jours |
| Méthode De Paiement: | T / T, Western Union, Paypal |
| Capacité D'approvisionnement: | 500 pièces par mois |
| # | Numéro de pièce | Nom de la pièce | Qté. | Demande de prix |
|---|---|---|---|---|

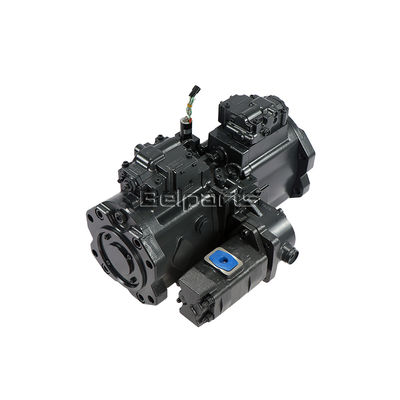

| SA 7220-00700 | Pompe | 1 | ||
| 1 | SA 7223-00140 | Piston | 2 | |
| 2 | SA 7223-00150 | Piston | 9 | |
| 3 | SA 7223-00160 | Tampon | 9 | |
| 4 | SA 7223-00780 | Cylindre | 1 | |
| 5 | SA 7223-00090 | Bloc | 1 | |
| 6 | SA 7223-00360 | Plaque | 1 | |
| 7 | SA 7223-00790 | Cylindre | 1 | |
| 8 | SA 7223-00090 | Bloc | 1 | |
| 9 | SA 7223-00370 | Plaque | 1 | |
| 10 | SA 7223-00820 | Soupape plus | 1 | |
| 11 | SA 7223-00010 | Arbre | 1 | |
| 12 | SA 7223-00020 | Arbre | 1 | |
| 13 | SA 7223-00030 | Connecteur | 1 | |
| 14 | SA 7223-00040 | Roulement à rouleaux | 2 | |
| 15 | SA 7223-00050 | Roulement à aiguilles | 2 | |
| 16 | SA 7223-00060 | Entretoise | 3 | |
| 17 | SA 7242-10210 | Plaque | 2 | |
| 18 | SA 7242-10150 | Bague | 2 | |
| 19 | SA 7223-00180 | Printemps | 18 | |
| 20 | SA 7223-00200 | Entretoise | 2 | |
| 21 | SA 7223-00210 | Plaque | 2 | |
| 22 | SA 14506635 | Plaque | 2 | |
| 23 | SA 7223-00220 | Plaque | 1 | |
| 24 | SA 7223-00240 | Bague | 1 | |
| 25 | SA 7223-00280 | Couverture | 1 | |
| 26 | SA 7223-00290 | Boîtier plus | 2 | |
| 27 | SA 7223-00310 | Bloc | 1 | |
| 28 | VOE 14506634 | Épingle | 2 | |
| 29 | SA 7223-00400 | Épingle | 1 | |
| 30 | SA 7223-00570 | Épingle | 1 | |
| 31 | SA 9415-11051 | Branchez plus | 3 | |
| 32 | SA 7242-11040 | Branchez plus | 29 | |
| 33 | SA 7223-00390 | Boulon | 8 | |
| 34 | SA 7223-00410 | Piston | 2 |
La pompe à pistons axiaux avec plateau cyclique inclinable est la bête de somme incontestée pour les circuits hydrauliques primaires des pelles modernes. Son principe de base implique plusieurs pistons disposés axialement (parallèlement à l’arbre d’entraînement) dans un bloc-cylindres rotatif. Chaque piston est doté d'un patin glissant reposant sur un plateau cyclique non rotatif incliné par rapport à l'axe de l'arbre d'entraînement.
Lorsque le bloc-cylindres tourne, les pistons effectuent un mouvement alternatif dans leurs alésages : se déplaçant vers l'extérieur pendant la demi-rotation où la distance du plateau cyclique augmente (course d'aspiration, aspiration du fluide depuis l'orifice d'entrée), et étant forcés vers l'intérieur pendant la demi-rotation opposée où la distance diminue (course de refoulement, mise sous pression du fluide vers l'orifice de sortie).
L'élément structurel critique pour la cylindrée variable est l'angle réglable du plateau cyclique. En modifiant cet angle (généralement via un servopiston hydraulique contrôlé par l'opérateur ou l'électronique de la machine), la longueur de course des pistons est modifiée. Un angle plus grand augmente la course du piston et donc la cylindrée de la pompe (débit), tandis qu'un angle nul entraîne une cylindrée nulle.
Les composants structurels clés comprennent l'arbre d'entraînement, le bloc-cylindres rotatif avec alésages de piston de précision, les pistons avec pantoufles, le plateau cyclique avec mécanisme d'inclinaison, la plaque de soupape (fixe, avec des orifices en forme de rein pour l'entrée/sortie) et un boîtier robuste. Dans les excavatrices, cette conception offre une efficacité exceptionnelle sur une large plage de fonctionnement, un contrôle précis du débit essentiel pour un fonctionnement multifonction coordonné et des capacités haute pression nécessaires aux forces d'excavation. Sa capacité à faire varier instantanément le débit de zéro au maximum en fonction de la demande est fondamentale pour une gestion efficace de la puissance de la pelle.
Vidéo
Vidéo
Vidéo
Vidéo
Vidéo
Vidéo
|
|
| Nombre De Pièces: | 1pcs |
| Prix: | Negotiated price |
| Emballage Standard: | En bois |
| Période De Livraison: | 2 à 5 jours |
| Méthode De Paiement: | T / T, Western Union, Paypal |
| Capacité D'approvisionnement: | 500 pièces par mois |
| # | Numéro de pièce | Nom de la pièce | Qté. | Demande de prix |
|---|---|---|---|---|
| SA 7220-00700 | Pompe | 1 | ||
| 1 | SA 7223-00140 | Piston | 2 | |
| 2 | SA 7223-00150 | Piston | 9 | |
| 3 | SA 7223-00160 | Tampon | 9 | |
| 4 | SA 7223-00780 | Cylindre | 1 | |
| 5 | SA 7223-00090 | Bloc | 1 | |
| 6 | SA 7223-00360 | Plaque | 1 | |
| 7 | SA 7223-00790 | Cylindre | 1 | |
| 8 | SA 7223-00090 | Bloc | 1 | |
| 9 | SA 7223-00370 | Plaque | 1 | |
| 10 | SA 7223-00820 | Soupape plus | 1 | |
| 11 | SA 7223-00010 | Arbre | 1 | |
| 12 | SA 7223-00020 | Arbre | 1 | |
| 13 | SA 7223-00030 | Connecteur | 1 | |
| 14 | SA 7223-00040 | Roulement à rouleaux | 2 | |
| 15 | SA 7223-00050 | Roulement à aiguilles | 2 | |
| 16 | SA 7223-00060 | Entretoise | 3 | |
| 17 | SA 7242-10210 | Plaque | 2 | |
| 18 | SA 7242-10150 | Bague | 2 | |
| 19 | SA 7223-00180 | Printemps | 18 | |
| 20 | SA 7223-00200 | Entretoise | 2 | |
| 21 | SA 7223-00210 | Plaque | 2 | |
| 22 | SA 14506635 | Plaque | 2 | |
| 23 | SA 7223-00220 | Plaque | 1 | |
| 24 | SA 7223-00240 | Bague | 1 | |
| 25 | SA 7223-00280 | Couverture | 1 | |
| 26 | SA 7223-00290 | Boîtier plus | 2 | |
| 27 | SA 7223-00310 | Bloc | 1 | |
| 28 | VOE 14506634 | Épingle | 2 | |
| 29 | SA 7223-00400 | Épingle | 1 | |
| 30 | SA 7223-00570 | Épingle | 1 | |
| 31 | SA 9415-11051 | Branchez plus | 3 | |
| 32 | SA 7242-11040 | Branchez plus | 29 | |
| 33 | SA 7223-00390 | Boulon | 8 | |
| 34 | SA 7223-00410 | Piston | 2 |
La pompe à pistons axiaux avec plateau cyclique inclinable est la bête de somme incontestée pour les circuits hydrauliques primaires des pelles modernes. Son principe de base implique plusieurs pistons disposés axialement (parallèlement à l’arbre d’entraînement) dans un bloc-cylindres rotatif. Chaque piston est doté d'un patin glissant reposant sur un plateau cyclique non rotatif incliné par rapport à l'axe de l'arbre d'entraînement.
Lorsque le bloc-cylindres tourne, les pistons effectuent un mouvement alternatif dans leurs alésages : se déplaçant vers l'extérieur pendant la demi-rotation où la distance du plateau cyclique augmente (course d'aspiration, aspiration du fluide depuis l'orifice d'entrée), et étant forcés vers l'intérieur pendant la demi-rotation opposée où la distance diminue (course de refoulement, mise sous pression du fluide vers l'orifice de sortie).
L'élément structurel critique pour la cylindrée variable est l'angle réglable du plateau cyclique. En modifiant cet angle (généralement via un servopiston hydraulique contrôlé par l'opérateur ou l'électronique de la machine), la longueur de course des pistons est modifiée. Un angle plus grand augmente la course du piston et donc la cylindrée de la pompe (débit), tandis qu'un angle nul entraîne une cylindrée nulle.
Les composants structurels clés comprennent l'arbre d'entraînement, le bloc-cylindres rotatif avec alésages de piston de précision, les pistons avec pantoufles, le plateau cyclique avec mécanisme d'inclinaison, la plaque de soupape (fixe, avec des orifices en forme de rein pour l'entrée/sortie) et un boîtier robuste. Dans les excavatrices, cette conception offre une efficacité exceptionnelle sur une large plage de fonctionnement, un contrôle précis du débit essentiel pour un fonctionnement multifonction coordonné et des capacités haute pression nécessaires aux forces d'excavation. Sa capacité à faire varier instantanément le débit de zéro au maximum en fonction de la demande est fondamentale pour une gestion efficace de la puissance de la pelle.
