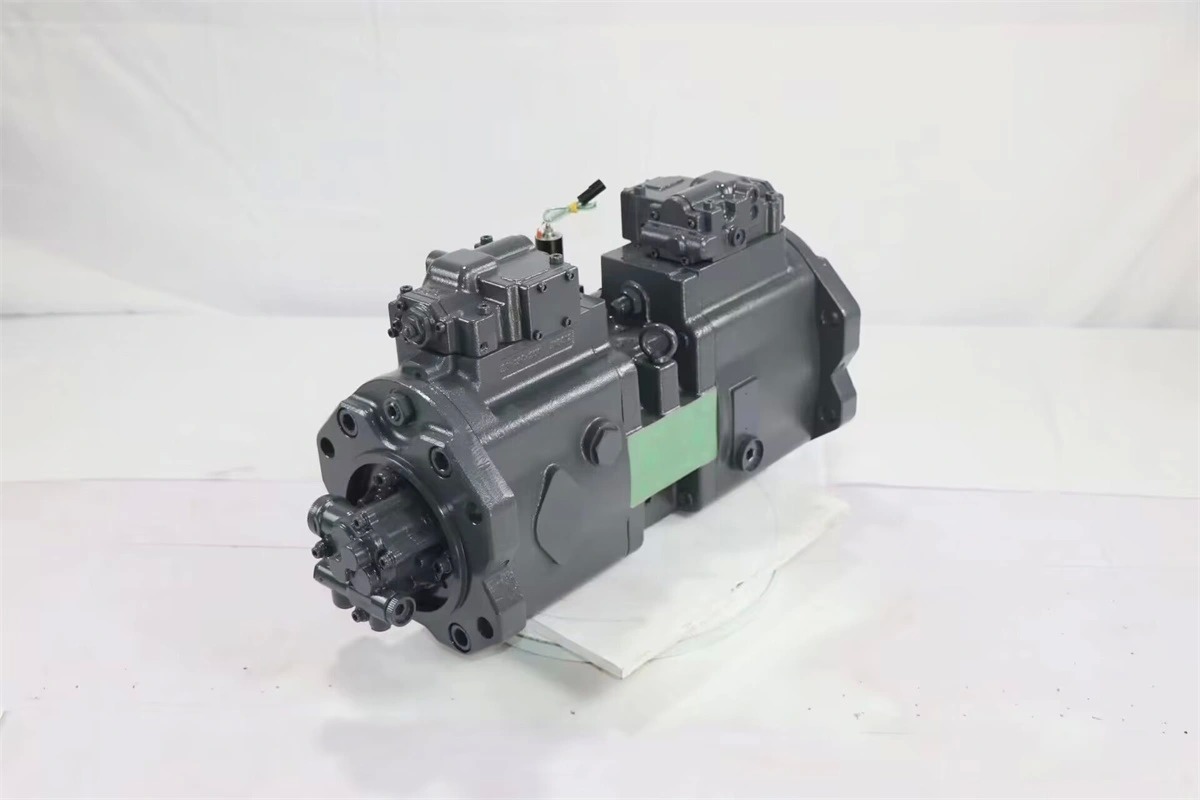

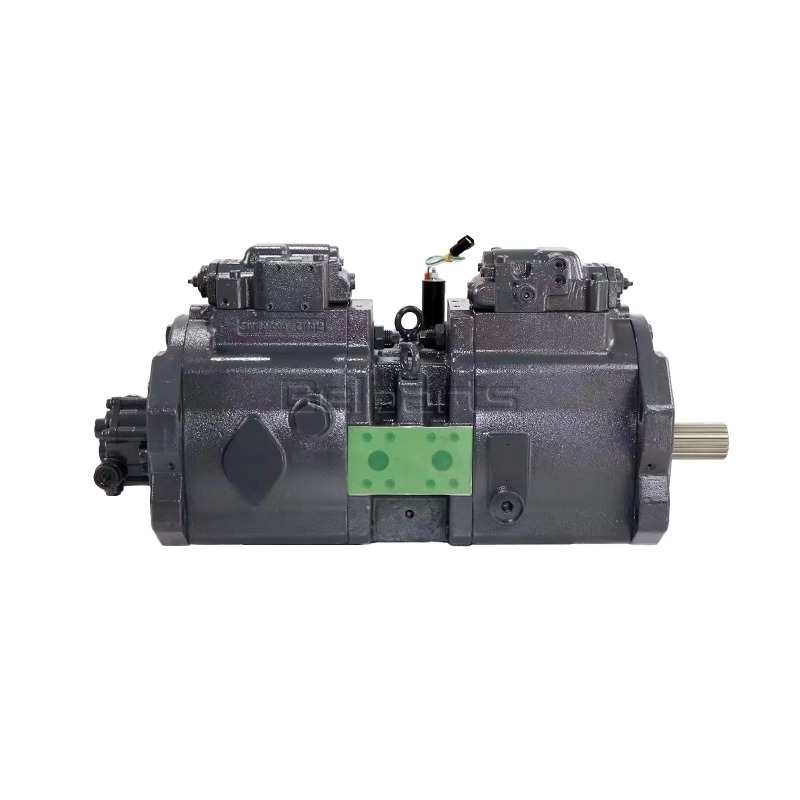

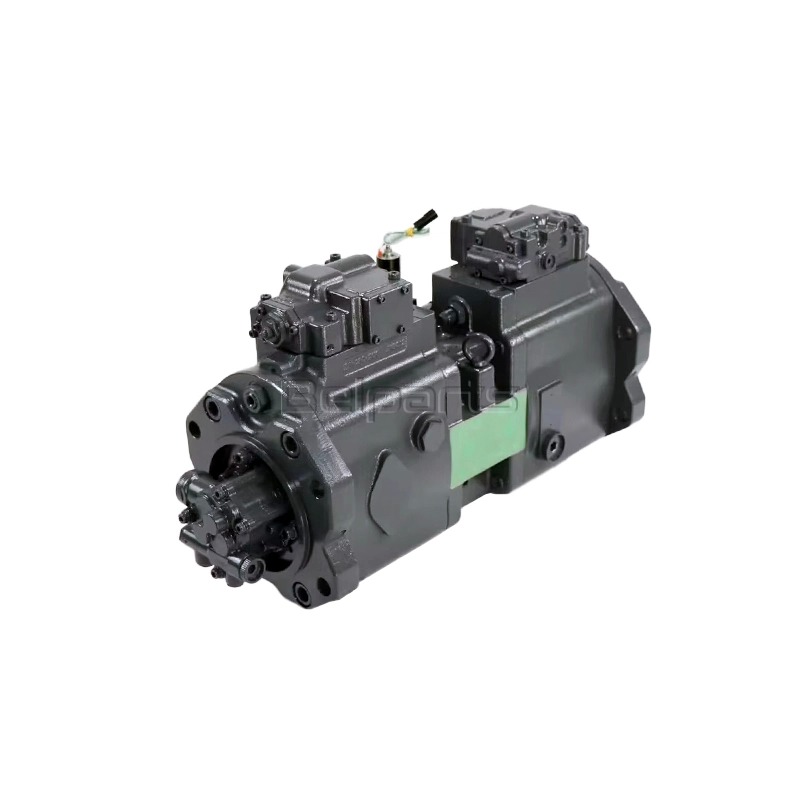

Pompe hydraulique pour excavatrice Hyundai K5V160DT R330LC-9, pièces de rechange OEM

La pompe à pistons axiaux avec un plateau oscillant est le cheval de bataille incontesté des circuits hydrauliques primaires des excavatrices modernes. Son principe de base implique de multiples pistons disposés axialement (parallèlement à l'arbre d'entraînement) à l'intérieur d'un bloc-cylindres rotatif. Chaque piston est doté d'un patin qui repose sur un plateau oscillant non rotatif incliné par rapport à l'axe de l'arbre d'entraînement.

Lorsque le bloc-cylindres tourne, les pistons effectuent un mouvement de va-et-vient dans leurs alésages : se déplaçant vers l'extérieur pendant la demi-rotation où la distance du plateau oscillant augmente (course d'aspiration, aspirant le fluide du port d'entrée), et étant forcés vers l'intérieur pendant la demi-rotation opposée où la distance diminue (course de refoulement, pressurisant le fluide vers le port de sortie).

L'élément structurel essentiel pour la cylindrée variable est l'angle réglable du plateau oscillant. En modifiant cet angle (généralement via un servo-piston hydraulique contrôlé par l'opérateur ou l'électronique de la machine), la longueur de course des pistons est modifiée. Un angle plus grand augmente la course des pistons et donc la cylindrée de la pompe (débit), tandis qu'un angle nul entraîne une cylindrée nulle.

Les principaux composants structurels comprennent l'arbre d'entraînement, le bloc-cylindres rotatif avec des alésages de piston de précision, les pistons avec des patins, le plateau oscillant avec mécanisme d'inclinaison, la plaque de soupape (fixe, avec des orifices en forme de rein pour l'entrée/la sortie) et un boîtier robuste.

Dans les excavatrices, cette conception offre une efficacité exceptionnelle sur une large plage de fonctionnement, un contrôle précis du débit essentiel pour un fonctionnement multifonction coordonné et des capacités haute pression nécessaires aux forces de creusement. Sa capacité à faire varier instantanément le débit de zéro au maximum en fonction de la demande est fondamentale pour une gestion efficace de la puissance de l'excavatrice.
